新设计:

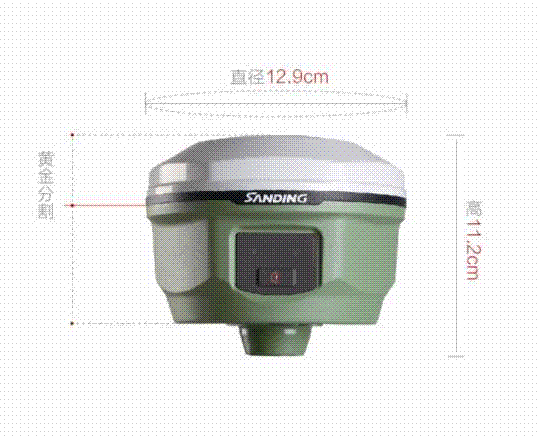

小型化 遵循黄金分割的美学设计原理,采用圆柱对称式贴合设计,重量小至1kg,别致小巧,紧凑,彰显精致魅力,先进小型化时代新潮流。
高度集成化 将卫星天线、主板、电源板、惯导系统、电台、网络、蓝牙等多种元件紧密结合在一个主机腔体中,需要高水平的结构设计能力和电磁串扰抑制技术。叠加结构的“多层屏蔽技术”,良好解决了这一难 题,保证了主机的精度和稳定性。
坚硬的外观材质 来自于高强度、高刚性的镁合金材质,小巧轻便,在实现主机轻量化的同时,更加耐磨、耐撞击,全面提升主机防护性能,创造*的碰撞~保护。
便捷箱包 全新设计的便捷箱包,采用级别高
防水,耐磨面料,内衬可自由组合,方便不同外业模式的仪器携带,极大~野外作业负担。全新设计的主机、手簿、箱包成就全新的RTK测量系统,全套设备重量比上一 代~38%。
新技术:
倾斜测量 在测量作业中,使用者不需要严格对中后再采点,内置倾斜补偿器能够根据对中杆倾斜的方向和角度自动进行坐标校正,得到正确的地面坐标。
电子气泡 检查对中杆是否整平时,用户不必再关注对中杆的物~泡,手簿测量软件上电子气泡实时*显示对中杆的整平状态。
工业级手簿 高性能、全键盘的工业级手簿,Cortex-A8主频 1GHz高速CPU,3.7" 高分辨率半透屏,*的续航能力,效率高
的数据传输方案,快速的蓝牙闪触配对方式,配合经验丰富级软件,让RTK测量更有效率。
双模长距离蓝牙 业内首创蓝牙通联技术,配备4.0标准双模长距离蓝牙,能够连接主流的手机、平板等数码产品,同时兼容2.1标准,连接手簿。效率高
稳定的数据传输技术,蓝牙距离更远,带给用户更为自如的作业体验。
全星座 多星座多频段接收技术,多方面
支持所有现行的和规划中的GNSS卫星信号,特别支持北斗三频B1、B2、B3,支持单北斗系统定位。
NFC近场通讯 业内率先使用NFC近场通讯技术,配合全新手簿,实现蓝牙闪触配对。摆脱过去复杂的蓝牙搜索、连接过程,只需轻轻一碰,即可成功配对。
全能数据通讯 收发一体化的内置电台,多方面
支持主流的电台通讯协议(TrimTalk450S,TrimMark3,PCC EOT, SOUTH),实现与进口产品的互联互通。
全新的网络程序架构,无缝兼容现有CORS系统。3.5G高速网络,可扩展至4G;移动、电信、联通三网模块定制,更多配置自由选择。
智能内核平台 全新效率高
的智能内核平台,拥有更快的计算能力和更低的功耗,提升主机整体稳定性。基于该平台,主机能够实时监控主机各部分运行状态,智能调节用电模式,延长野外作业时间。智能语音、智能诊 断等人性化功能设计让外业测量更有效率。
云服务 24小时云服务支持,时刻解决客户在线升级、在线注册、远程诊断等需求,让测量超越时间与空间。
配置 |
详细指标 |
测量性能 |
信号跟踪 |
220通道 BDS B1、B2、B3 GPS L1C/A、L1C、L2C、L2E、L5 GLONASS L1C/A、L1P、L2C/A、L2P、L3SBAS L1C/A、L5(对于支持L5的SBAS卫星) Galileo GIOVE-A和GIOVE-B、E1、E5A、E5B QZSS、WAAS、MSAS、EGNOS、GAGAN(星站差分) |
GNSS特性 |
定位输出频率 1Hz~50Hz 初初始化时间 小于10秒 始化可靠性 >99.99% 全星座接收技术,能够支持来自所有现行的和规划中的GNSS星座信号 高可靠的载波跟踪技术,大大提高了载波精度,为用户提供高质量的原始观测数据 智能动态灵敏度定位技术,适应各种环境的变换,适应更加恶劣、更远距离的定位环境 高精度定位处理引擎 |
定位精度 |
码差分GNSS定位 |
水平:0.25 m + 1 ppm RMS 垂直:0.50 m + 1 ppm RMS SBAS差分定位精度:典型<5m 3DRMS |
静态GNSS测量 |
±(2.5 mm + 0.5mm/km×d) (d为被测点间距离,km) |
实时动态测量 |
±(10 mm + 1mm/km×d) (d为被测点间距离,km) |
硬件
|
尺寸 |
12.9 cm×11.2cm,体积1.02L |
重量 |
≤1kg |
材质 |
镁合金外壳 |
温度
|
工作温度:-45 °C到+60 °C 存储温度:-55 °C到+85 °C |
湿度 |
抗100%冷凝 |
防护等级 |
防水:1m浸泡,IP67级 防尘:完全防止粉尘进入,IP67级 |
防震
|
不工作时,从2米高测杆上跌落到水泥地面不损坏; 工作时,可承受到40G10毫秒锯齿波冲击试验 |
电气
|
电源 |
9-25V宽压直流设计,带过压保护 |
电池 |
两块可卸锂电池,7.4V,3400mah |
功耗 |
2W |
电池工作时间 |
单块电池使用时间 7h(静态模式) 6h(移动站模式) 5h(内置电台基准站模式) |
通讯和数据存储
|
I/O端口
|
5PIN LEMO 外接电源接口+RS232 7PIN LEMO RS232+USB 1个网 络/ 电台数据链天线接口 SIM卡卡槽 |
无线电调制解调器
|
内置收发一体电台 0.5W/2W 外置发射电台 5W/25W 工作频率 450-470MHz 通讯协议: TrimTalk450S,TrimMark3, PCC EOT, SOUTH |
蜂窝移动
|
WCDMA3.5G网络通讯模块,兼容GPRS/EDGE(可扩展4G); 可定制CDMA2000/EVDO 3G通讯 |
蓝牙
|
BLEBluetooth 4.0蓝牙标准,支持android、ios系统手机连接 Bluetooth 2.1 + EDR标准 |
WIFI |
802.11b/g |
NFC无线通信
|
采用NFC无线通信技术,手簿与主机触碰即可实现蓝牙自动配对(需手簿同样配备NFC无线通信模块) |
外部通信 |
可选配外接GPRS/CDMA双模通讯模块,自由切换,适应各种工作环境 |
数据存储/传输
|
4GB内部存储器,3年以上原始观测数 据(大约1.4 MB/日),基于每15秒钟从平均14颗卫星上记录。(可任意扩展) 即插即用的USB传输数据方式 |
数据格式
|
差分数据格式:CMR+、CMRx、RTCM 2.1、RTCM 2.3、RTCM 3.0、RTCM 3.1、RTCM 3.2输入和输出 GPS输出数据格式:NMEA 0183、PJK平面坐标、二进制码、Trimble GSOF 网络模式支持:VRS、FKP、MAC,支持NTRIP协议 |
惯性传感系统 |
倾斜测量 |
内置倾斜补偿器,根据对中杆倾斜方向和角度自动校正坐标 |
电子气泡 |
内置感应器,手簿软件可显示电子气泡,实时检查对中杆整平情况 |
用户交互/外观 |
按键 |
单键操作 可视化操作,方便快捷 |
指示灯 |
三指示灯 |
语音 |
人性化语音提示 | |
